XTR MASTER

GANADOR DEL PRESTIGIOSO PREMIO «MEDALLA DE ORO» EN LA FERIA INTERNACIONAL BUDMA 2022

IDEAL PARA CORTAR PENDIENTES DE CUBIERTA DE:
- LANA MINERAL (DE VIDRIO, DE ROCA, ROCKWOOL)
- ESPUMA PIR Y PUR
- POLIESTIRENO EXPANDIDO Y EXTRUIDO
CORTE TOTALMENTE AUTOMÁTICO DE CUALQUIER FORMA, POR EJEMPLO REVESTIMIENTOS DE TUBERÍAS O CHIMENEAS
BANCADA DE TRABAJO: 1800x1800 MM
ALTURA DE TRABAJO: 300 MM
INCLINACIÓN DEL HILO: HASTA UN 10 %
EXCELENTE RELACIÓN PRECIO-RENDIMIENTO

¿Tengo una pregunta? Contáctenos

office@megaplot.com

+48 32 291 08 71

Send inquiry

APLICACIONES HABITUALES

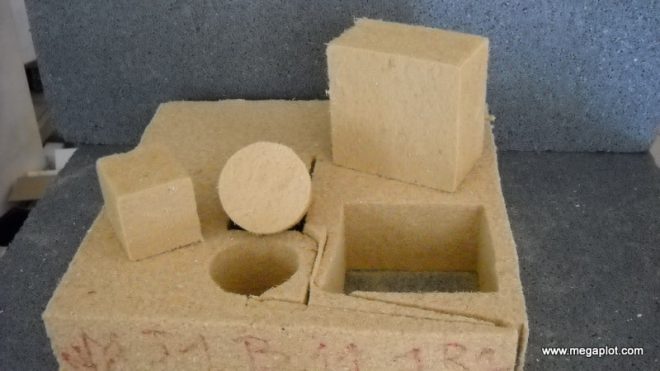

tapicería: corte de cualquier forma, cilindros, semicilindros, colchones, etc. para la fabricación de mobiliario tapizado,
aislamiento de chimeneas, tuberías y paredes de lana mineral y PIR,
fabricación de embalajes,
corte de pendientes de cubierta de lana de roca,
fabricación de paneles sándwich SIP (PUR/PIR), etc.

Si está buscando una máquina CNC más grande que permita cortar bloques enteros de PU o PIR, por favor considere nuestra serie XTR PRO

Los plóteres con hilos de la serie XTR Master basados en nuestra popular serie XTR PRO cuentan con varias funciones para facilitar el corte de elementos planos de cubierta: hilo inclinable, corte a un ángulo de 45°, área de trabajo adaptada a los paneles estándar de lana mineral, etc.

Como los equipos de la serie XTR PRO, los plóteres de la serie XTR Master son máquinas CNC controladas por ordenador y equipadas con un controlador electrónico avanzado de nuestra fabricación, basado en la arquitectura ARM, que se comunica a través de un puerto USB con nuestro software FastCutter instalado en cualquier ordenador con Windows.

Además del generador de pendientes suministrado con cada máquina de la serie XTR Master, nuestro software de control también soporta archivos preparados con muchos programas gráficos populares como CorelDraw, AutoCad o Adobe Illustrator. El archivo guardado debe abrirse en nuestro software. Una vez ajustados los parámetros de tratamiento (velocidad, revoluciones por minuto, etc.), empieza el corte automático.

Durante el tratamiento, el hilo abrasivo se acelera hasta una velocidad de 380 km/h. Ofrecemos una amplia gama de hilos para el tratamiento de diferentes materiales.

ESPECIFICACIONES TÉCNICAS

ÁREA/BANCADA DE TRABAJO	BANCADA DE TRABAJO: 1800×1800 mm que permite cortar a lo largo de cualquier borde de paneles estándar de lana mineral y cortar paneles de cubierta a un ángulo de 45° en el caso de paneles cuadrados de 1200×1200 mm MOVIMIENTO VERTICAL (EJE Z): 300 mm INCLINACIÓN DEL HILO: HASTA UN 10 % Si está buscando una máquina CNC más grande que permita cortar bloques enteros de PU o PIR, por favor considere nuestra serie XTR PRO
HILO DE CORTE	sin fin, abrasivo, diámetro: 1,1 a 1,6 mm (dependiendo del material)> sistema neumático de puesta en tensión del hilo, control de rotura del hilo
VELOCIDAD DEL HILO	hasta 380 km/h
DIÁMETRO DE LAS POLEAS	Poleas de HDPA con un diámetro de 405 mm
MOTOR DEL HILO	3 kW, 400 V, 50 Hz, controlado mediante un inversor
ACCIONAMIENTOS X & Y	trifásicos easy servo + reductores de tornillo sin fin
VELOCIDAD MÁX. DE DESPLAZAMIENTO	10 m/min
ACCESO AL MATERIAL	acceso libre desde todos los lados + carenado autosoportado completo con puertas correderas
REQUISITOS DE PC	Windows XP, Vista, 7, 8, 10 y 11
GARANTÍA	1 año
REQUISITOS DE ENERGÍA	AC 400V (trifásico), hasta 6 KW
INCLUIDO EN EL PRECIO	Máquina de corte XTR Master FastWire Aplicación FastWire con acceso gratuito ilimitado actualizaciones Aplicación RoofMaster para la generación de paneles de techo plano electrónica avanzada controlador basado en arquitectura ARM con soporte USB 5 hilos de corte cableado portátil con pantalla 12 meses de garantía montaje y funcionamiento manuales soporte técnico durante todo el año entrenamiento gratuito ilimitado en nuestra fábrica en Polonia
NO INCLUIDO EN EL PRECIO	PC con Windows necesario para controlar la máquina software de gráficos, p. CorelDraw entrega, instalación y formación in situ (si es necesario)

ACCESORIOS OPCIONALES

CABEZAL DE ASPIRACIÓN + ASPIRACIÓN DEL POLVO

diseñado especialmente para los plóteres de la serie XTR
aspira la mayor parte del polvo generado durante el tratamiento
cuatro sacos para un mayor rendimiento y confort de trabajo
motor trifásico de 7 CV
el juego incluye 10 metros de manguera elástica de 100 mm

CONTROLADOR DE MANO/REMOTO CON PANTALLA

visión general conveniente de los parámetros actuales de la máquina, como la ubicación del cable, rpm, velocidad de corte, etc.
Ajuste sobre la marcha de los parámetros durante un corte: aumentar/disminuir la velocidad de corte, aumentar/disminuir las rpm, etc.
iniciar/detener/continuar un corte
control manual completo del movimiento de la máquina en todos los ejes

CAJA COMPLETA

puerta corrediza en la parte delantera y/o trasera
del lado del operador
techo completo
mantiene todo el polvo dentro de la
máquina seguridad para el operador

SOFTWARE

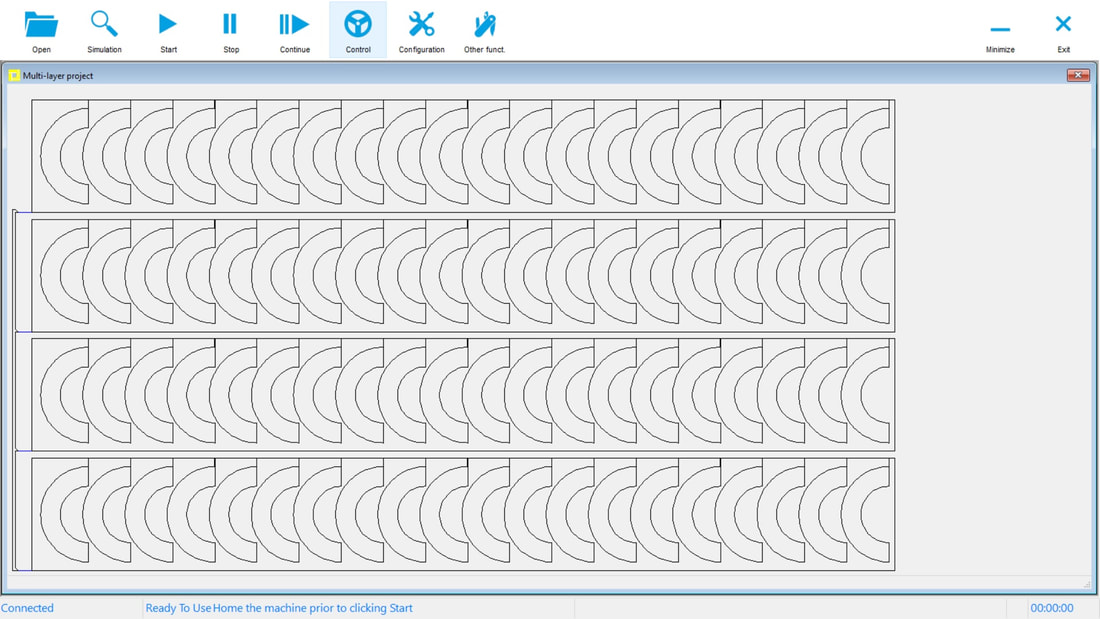

Todas las cortadoras de alambre rápidas XTR vienen con nuestro propio software FastCutter, fácil de usar pero potente. Está disponible en muchos idiomas diferentes y se mejora y desarrolla constantemente; todos los clientes reciben actualizaciones gratuitas cuando hay nuevas versiones disponibles para que siempre puedan usar la máquina en todo su potencial.

FASTCUTTER

incluido con todas las unidades XTR
actualizaciones gratuitas ilimitadas
disponibles en varios idiomas
admite los siguientes formatos de archivo:
- plt – p. ej., CorelDraw
- dxf – p. ej., AutoCad
- AdobeIllustrator
compatible with Windows XP, Vista, 7, 8, 10 &11
interfaz fácil de usar, fácil de usar pero potente
simulación de corte en pantalla
bibliotecas de configuraciones ilimitadas
función de duplicación incorporada
control manual completo para cortes simples que no requieren dibujar
